リアルタイム対応カード

ホーム / 製品 / リアルタイム対応カード

リアルタイム対応カード(PCI,PCI-Express)

以下のカードにWindowsリアルタイム制御対応しております。

PCIカード:

機 能 メーカ 形 式 備 考
Motion Prime Motion JOY-RT40PR 40軸位置指令マスタ
RTEX32軸と10MPPSパルス列8軸
8軸ABカウンタ
Motion Prime Motion JOY-RT40PR-PNP 40軸位置指令マスタ
RTEX32軸と10MPPSパルス列8軸
8軸ABカウンタ PNP対応IO
Motion Prime Motion JOY-RT8DR 8軸位置指令マスタ
8軸10MPPSのパルス列出力
8軸ABカウンタ
Motion Prime Motion JOY-RT8DS 8軸位置指令追加用スレーブ
8軸10MPPSのパルス列出力
8軸ABカウンタ
Motion Prime Motion JOY-RT8DR-PNP 8軸位置指令マスタ
8軸10MPPSのパルス列出力
8軸ABカウンタ PNP対応IO
Motion Prime Motion JOY-RT8DS-PNP 8軸位置指令追加用スレーブ
8軸10MPPSのパルス列出力
8軸ABカウンタ PNP対応IO
DIO CONTEC PIO-16/16L(PCI)H 16IN,16OUT
DIO CONTEC PIO-32/32L(PCI)H 32IN,32OUT
DIO CONTEC PIO-32/32F(PCI)H 32IN,32OUT
高速
DIO CONTEC PIO-32/32T(PCI)H 32IN,32OUT
TTL
DIO CONTEC PIO-64/64L(PCI)H 64IN,64OUT
IN CONTEC PI-128L(PCI)H 128点IN
OUT CONTEC PO-128L(PCI)H 128点OUT
IN CONTEC DI-128RL-PCI 128点IN PNP対応
OUT CONTEC DO-128RL-PCI 128点OUT PNP対応
AD CONTEC AD16-16U(PCI)EH 16bit16ch.
1us/ch(保守品)
AD CONTEC AD16-16U(PCI)EV 16bit16ch.
1us/ch
DA CONTEC DA12-4(PCI) 12bit,4ch
DA CONTEC DA12-8(PCI) 12bit,8ch
DA CONTEC DA12-16(PCI) 12bit,16ch
COM CONTEC COM-2(PCI)H RS-232C,2ch
COM CONTEC COM-4(PCI)H RS-232C,4ch
COM CONTEC COM-8(PCI)H RS-232C,8ch
COM CONTEC COM-2PD(PCI)H 絶縁RS-485,2ch
COM CONTEC COM-4PD(PCI)H 絶縁RS-485,4ch
COUNTER CONTEC CNT24-4D(PCI)H 24bit差動,UP-DOWN,4ch
COUNTER CONTEC CNT24-4(PCI)H 24bitTTL,UP-DOWN,4ch
省配線 AnyWire AP48-01 1024IN,1024OUT
62.5kHz,全4重モード,Word-Bus

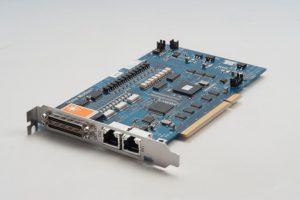

JOY-RT40PR

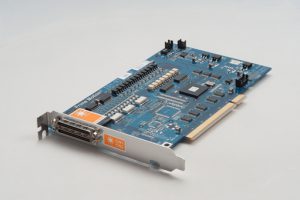

JOY-RT8DR

PCI-Expressカード:

機 能 メーカ 形 式 備 考
Motion Prime Motion JOY-RT40PRE 40軸位置指令マスタ
RTEX32軸と10MPPSパルス列8軸
8軸ABカウンタ
DIO Prime Motion JOY-IO6464E 64IN,64OUT
DIO CONTEC DIO-1616L-PE 16IN,16OUT
DIO CONTEC DIO-3232L-PE 32IN,32OUT
DIO CONTEC DIO-3232F-PE 32IN,32OUT
高速
DIO CONTEC DIO-3232T-PE 32IN,32OUT
TTL
DIO CONTEC DIO-6464L-PE 64IN,64OUT
IN CONTEC DI-128L-PE 128点IN
OUT CONTEC DO-128L-PE 128点OUT
AD CONTEC AIO-161601UE3-PE 16bit16ch.
1us/ch
DA CONTEC AO-1604L-LPE 16bit,4ch
DA CONTEC AO-1608L-LPE 16bit,8ch
DA CONTEC AO-1616L-LPE 16bit,16ch
COM CONTEC COM-2C-PE RS-232C,2ch
COM CONTEC COM-4C-PE RS-232C,4ch
COM CONTEC COM-8C-PE RS-232C,8ch
COM CONTEC COM-2PD-PE 絶縁RS-485,2ch
COM CONTEC COM-4PD-PE 絶縁RS-485,4ch

※ご注意

  • ADカード上のDA、DIO、カウンタは使用できません。
  • DAカード上のタイマ、トリガ入力は使用できません。
  • 絶縁485カードについては半二重機能のみ、動作可能です。

例えば、
40軸、512IN、512OUT、AD16チャンネル、DA16チャンネル、COM8チャンネルをWindowsで手軽にリアルタイム制御できます。
MOSBenchソフトウェアの中に上記のカードのリアルタイムドライバが入っています。
カードを差して、パラメータで許可すれば、リアルタイム制御可能となります。
